交互式管理中心_音视频数字管理中心_音视频中控一体机LH-F1000



应用场合：

指挥中心、应急调度中心、大型会议中心、智慧教学、医疗信息化系统等

应用行业：

政府机构、教育机构、工厂企业、医疗行业、金融、公安、电力等行业

产品全新特性：

●  对传统各独立运行的视频处理控制系统、音视频处理器、多媒体控制系统所有功能进行优化高度集成；

●  纯硬件架构集成了音频、视频、控制于一体的多媒体管理和处理设备；

●  多业务功能集成,节省项目建设成本。


产品特点：

●  音频DSP音频处理、每个通道包含放大器、门限器、压限器、延时器、高通、低通、均衡器、分频器、混音器等；

●  8路模拟音频输入口,支持48V幻象电源供给/或选择线路输入；8路模拟音频输出；

●  支持自动反馈消除、DSP数字音频处理；音频联动摄像；啸叫处理控制；

●  8进8出高清交互矩阵；

●  支持DVI、VGA、CVBS、HDMI、SDI、HDbaseT、4K（DVI）、光纤等信号输入、输出；

●  支持TCP/IP流媒体音视频互连互通；可视化交互管理；支持音/视频独立切换和音/视频绑定切换；

●  支持8路RS232RS485可编程控制接口；8个标准I/O端口；4个标准4组标准继电器输出；

技术参数：

视频输入输出信号	支持VGA、AV，CVBS、RGBHV、HDMI、DVI、HD-SDI、HDBaseT、IP、FIBER光纤、网口等信号输入、输出
视频输入输出路数	16路输入，16路输出
传输带宽	10.2Gbit/s 增益 0dB
切换速度	200ns 传输延迟 5ns(1ns)
信号分辨率	1920*1200@60hz， 1080P，向下兼容
频率响应	20Hz-20KHz，+/-0.3dB
信噪比	>115dB
谐波失真	<0.005%，1KHz（0dBV）
分离度	>70dB
数字处理	24bit sigma-delta转换器，96KHz采样率
音频输入输出	8路输入，凤凰插头
输入电平	0dBu线路或-40dBu话筒电平
话筒前置放大增益	0－40dB模拟增益，12dB数字增益
大输入电平	+20dB
输入阻抗	>5kΩ平衡，>3kΩ非平衡
共模比	>70dB @ 1kHz
前置放大等效输入噪声	<-125dBu, 22Hz-22kHz
幻象电源	+48VDC
输出电平	0dBu线路电平
输出阻抗	600Ω
DSP频率、处理能力	400Mhz，400MIPS,2200MFLOP
采样频率量化	48kHz，24BitADC，24BitDAC
频率响应	20Hz–20kHz,+/-0.5dB
总谐波失真	<0.01%；20Hz～20kHz@+4dB u
信道间串扰	>-80dB@1kHz
红外发射端口	8路
输出I/O口	8路，电压范围DC 0~5V，电流0-10mA
电继电器接口	8路
双向可编程RS-232/422/485 通讯接口	8路

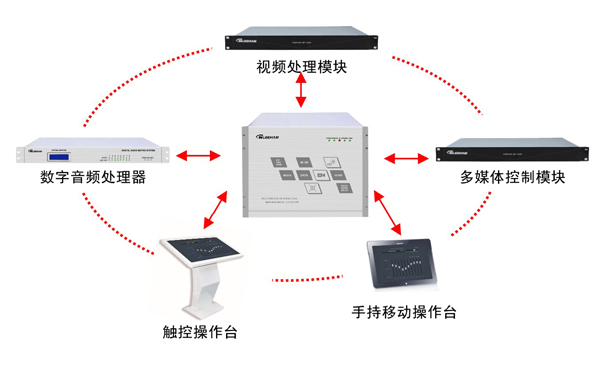

系统示意图：
