视频分配器

1分8路VGA视频分配器/LH10-V01-8

发布日期:2018-11-27 | 来源:杭州力弘
LH10-V01-8系列VGA分配器可以将某一路高解晰度的计算机信号分配到多台显示终端,使用标准的VGA电缆直接与计算机视频卡连接。适用于小型系统的计算机视频的传输应用,如教室、培训设施和会议室等。

独立的VGA信号输入输出;采用15针HD母接口支持各种RGB、VGA、信号源;满载的高带宽350MHz(-3dB);采用高带宽芯片,高性能的图像处理及信号长矩离传输失真增益补偿技术;采用数字同步识别处理技术,图像输出更加稳定可靠;全贴片SMD工艺,特有的ESD静电保护技术;支持信号时序重整,完美显示1920×1080P高清图像;安装简单,即插即用。

技术参数:
   带宽     350MHz(-3dB),满载
   增益     0dB
   分辨率     支持2048×1536
   微分增益误差     0.1%,3.58-4.43MHz
   亮色度干扰     -55dB@10MHz, -40dB@100MHz
   微分相位I/0S     <1.28度,3.58MHz
   微分相位误差     0.1度,3.58-4.43MHz
   同步信号输入/输出类型     TTL
   输入电平     0V~5.0Vp-p
   输出电平     TTL5Vp-p
   输入阻抗     510Ω
   输出阻抗     75Ω
   极性     正或负(与输入一致)
视频输入
   信号类型     VGA计算机信号
   连接器     三排15孔D-Sub型
   信号强度     0.7Vp-p:VGA(电脑信号); 0.3Vp-p:R-Y与B-Y成分视频、S-video
   小电平     0.5Vp-p
   大电平     1.0Vp-p
   阻抗     75Ω
   回波损耗     -30Db@5MHz
视频输出
   信号类型     VGA计算机信号
   连接器     三排15孔D-Sub型
   输出电平     2.0Vp-p
   阻抗     75Ω
   回波损耗     <-30Db@5MHz
   直流补偿     大±5mV
   功耗     5W
   电源格式     DC9V

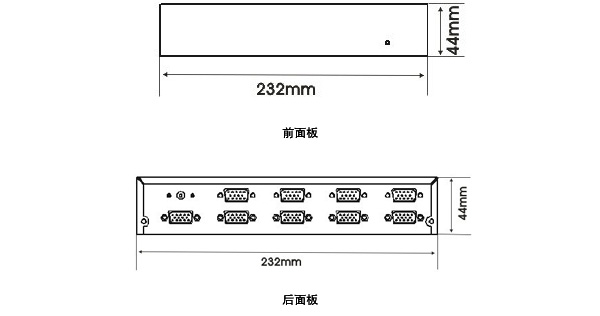

面板图:
