视频分配器

16路VGA视频分配器/LH10-VGA116

发布日期:2018-11-27 | 来源:杭州力弘
LH10-VGA116系列分配器 是一款优质宽带的 VGA 视频分配器,专门为计算机信号的显示分配而设计的高性能设备。采用 VGA15HDF 输入、输出端子,内部电路采用了异于传统的典型电流型放大模式,自带缓冲,输出更加稳定,图象清晰无重影,使信号传输衰减降至低,确保图象信号能高保真输出。内嵌智能控制,可以让多台分配器级联使用,以扩充多路端口。该系列产品主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。

产品特点:
● 采用一对一驱动电路设计
● 内置长距离传输失真增益补偿技术;
● 内置均衡式分配电路,确保每路输出色彩一样;
● 具有宽带、高速、高精度、高输出电流、低噪声、低功耗的良好性能;
● 电路采用了异于传统的典型电流型放大模式;
● 支持 DDC2 标准;
● 物理分辨率高可达 1600*1200 像素;
● 使用专用驱动芯片,支持长线传输;
● 宽电压输入,适配器的电源为直接 Ac80- 260V 交流输入;
● 系统功耗小于 2 瓦;
● 带宽 400MHz(-3dB) 满载。

技术参数:
   输入输出路数                     1分16
   带宽                                     400Mhz(-3db)满载
   亮色度干扰
-55dB@5Mhz
   微分相位                             0.05o(RL=150欧姆)
   微分增益                             0.05%(RL=150欧姆)
   大传播延时                     5ns(±1)
   输入信号类型                     VGA-UXGA 视频信号
   输入信号接口                     VGA15HDF 接口
   输入信号小电平             0.5Vp-p
   输入信号大电平             大电平1.0Vp-p
   输入信号阻抗                     75欧姆
   输入信号回波损耗
-30db@5MHz
   输出信号类型                     VGA-UXGA 视频信号
   输出信号接口                     VGA15HDF 接口
   输出信号输出电平             0.7Vp-p
   输出信号阻抗                     75欧姆
   输出信号回波损耗
-30db@5MHz
   输出信号直流补偿             大 5mV
   同步输入/输出信号类型     TTL
   同步输入电平                     0V-5.0Vp-p:4.0V
   同步输出电平                     5Vp-p
   同步输入阻抗                     510欧姆
   同步输出阻抗                     75 欧姆
   同步极性                             正或负(与输入完全一致)
   电源                                     100VAC-260VAC, 50/60 Hz, 自适应电源
   功率                                     ≤20W

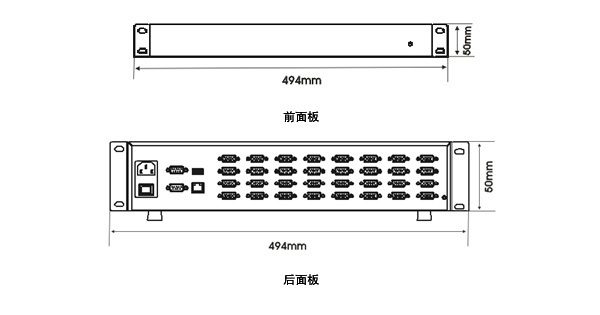

面板图:
