矩阵切换/控制系统 LH60-60V

发布日期:2019-07-29 | 来源:杭州力弘
模拟视频矩阵
LH60-60V是一款高密度结构采用插拔式模块化设计的矩阵切换/控制系统, 集成度高、稳定性强,后期维护成本低。 单机箱可控制288路视频输入和16路视频输出。模拟视频矩阵系统大可扩展到1024路视频输入,128路视频输出。系统扩展时根据扩展系统大小只需要增加输入、输出板、机箱和环接线即可。系统能无故障连续运行15年以上,所有的产品的元器件的选型都按照这个标准进行的。在不降低各项指标的前提下,和同类产品相比具有满意的性价比指数。自带前端控制设备输出单元,这样可以省去一些外挂设备,降低设备成本。安装、调试方便。适用于所有安防系统。

系统包括电源模块、CPU中央处理单元模块、数据缓冲模块、视频输入模块和视频输出模块。模拟矩阵其预配置功能,可确保高的可靠性。支持多种组网方式,远程编程控制及网络功能,能满足以太网联网和穿透式多级联网的组网方式。能通过设置灵活改变组网形式,达到客户满意的目的。

LH60-60V矩阵切换/控制系统后面板具有7个RS-422通讯端口,可连接控制键盘、报警接口箱、多媒体控制软件、网络管理器等设备。1个以太网通讯端口,用于以太网联网控制。1组PELCO“D”2400控制协议输出,可控制高速球、解码器或码转换器等设备。1个高速数据线端口,可直接连接控制码发生/分配器等设备。1个编程监视器端口,通过专用编程监视器接口设置系统参数。

系统特点:
●   菜单综合设置。
●   易扩展的高密度模块化结构设计,可随时升级
●   支持热拔插
●   嵌入式微处理器
●   Linux 系统内核
●   基于以太网控制
●   32组自动切换、32组同步切换。
●   定时布、撤防。18种报警模式。
●   屏幕显示:摄像机标题,自带国标一、二级汉字字库;日期/时间格式;摄像机号和监视器号,及其工作状态。
●   系统可划分为多个分区,可限定键盘的访问权限。
●   通过控制键盘对每个摄像机都可设定控制优先级。
●   模拟视频矩阵支持LH70系列多媒体管理软件。
●   具有数据掉电保存功能。
●   系统具有定时事件操作:可以在每天的某一时刻定义一个定时事件,该时间可以是布防操作、撤防操作、调用序列操作或同步操作。当系统时间运行到该时刻时,系统将自动运行该事件。
●   端口可选择定义:每个端口根据输入设备的不同,可以定义为不同类型的端口。
●   内嵌网络管理功能:系统可以作为一个系统中的中心,对联接在该设备上 的其它主机进行网络控制和操作。
●   可多网并存:可实现IP联网和RS422联网的并网功能。
●   多级用户管理:可以对各级用户设定不同的操作权限。
●   完善、简洁、快捷的宏操作:系统可通过电脑设置宏后下载到崆键盘中,具有宏调宏、宏等待、宏循环操作,设置方便,可以下载宏信息。
●   具有计算机管理功能:可以通过计算机对主机系统菜单进行编程操作,将设置内容上传或下载,减轻主机编程的繁琐。
●   具有网络时钟:可对网络中不同地点的设备的时钟进行修改、管理。做到在网络中任何一地、一点的设备时钟都是一致的,为案发时间的一致性提供了技术上的保障。
●   完善、方便的菜单修改方式:系统可以通过电脑对矩阵的菜单中所有项进行设置和修改,同时可以将矩阵中的菜单信息上传到电脑中,软件界面人性化。
●   完善、简便、快捷的宏操作:系统可以通过电脑设置宏后下载到键盘中,具有宏调宏、宏等待、宏循环操作,设置方便,可以下载宏信息。
●   系统自带前端控制设备输出单元,这样可以省去一些外挂设备。
●   LH60-60V系列模拟视频矩阵大可以扩展到36个键盘端口。

技术参数:
  单系统大规模     1024路视频输入,128路视频输出
  单机箱大规模     288路视频输入,16路视频输出
  自动切换     32
  成组切换     32
  定时事件     35
  报警输入     大支持1024路报警输入
  报警响应     多种报警显示方式,多种报警消除方式
  键盘控制协议     RS422
  控制码协议     PELECO"D"2400协议
  屏幕显示     摄像机号和标题;日期/时间格式;监视器号及其状态
  RS485端口     7个
  RS422端口     1个
  以太网端口     1个RJ45
  产品尺寸     430(宽)X316(高)X470(深)mm
  功率     50W
  电源     AC220V
  其他     菜单综合设置;自动调用巡视序列和触点设防表;自动报警调用;内部视频丢失检测,同步检测;具有 分级权限管理功能:查看、控制、报警响应;支持报警联动,可联动控制灯光、启动录像设备;系统可 分级、多级控制, 包括网络编程、 网络控制,具备网络对时功能。

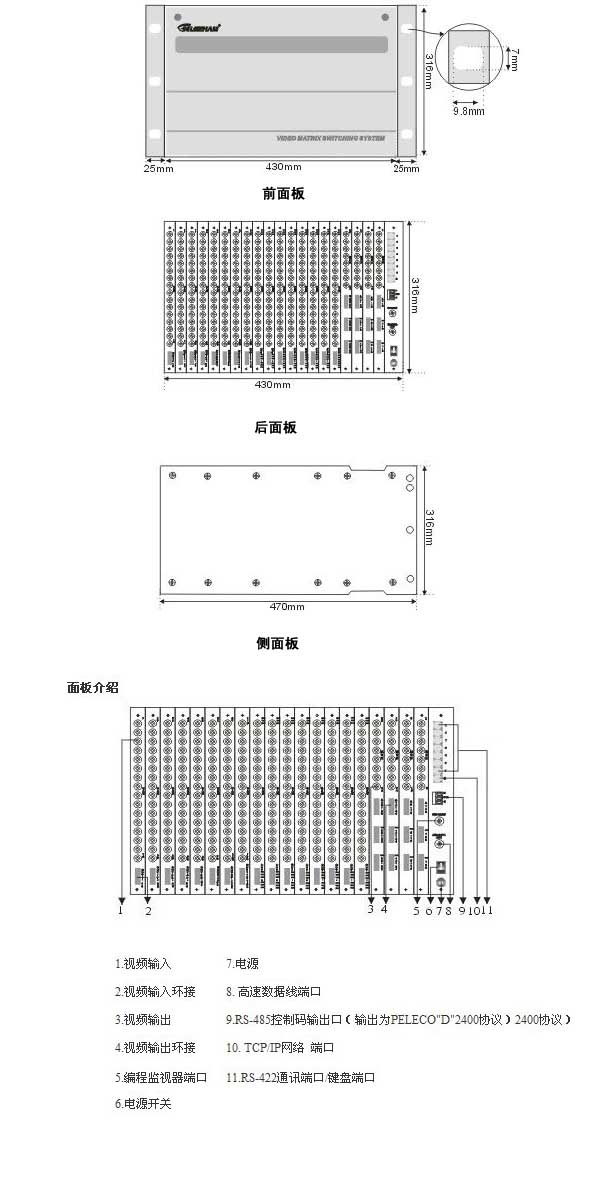

面板图:
