模拟矩阵

矩阵切换/控制系统 LH60-51R

发布日期:2018-11-26 | 来源:杭州力弘
LH60-51R是一款经济、实用、全功能、可升级的大、中型矩阵切换/控制系统。单机箱可控制144路视频输入和16路视频输出。系统大可扩展为255路视频输入、32路视频输出。自带前端控制设备输出单元,这样可以省去一些外挂设备,降低设备成本。采用插拔式模块化设计,具有灵活扩展、高密度的模块化结构以及以太网控制功能。安装、调试方便。

可以预定义系统巡视,成组切换,时间定时器,报警显示、清楚模式,这些预定义功能可以分别在单个监视器上执行。通过控制键盘进行区域切换、编程序列切换和同步切换操作。通过解码器可对云台、镜头实现前端控制,也可以控制高速智能球、中速球或摄像机。支持多种组网方式,远程编程控制及网络功能。

配套的LH70-50R系列多媒体管理软件提供的虚拟屏幕操作键盘,具有全功能操作键盘所有功能,更简化了系统操作。系统可以给用户分配不同的管理权限,更进一步确保系统安全。

LH60-51R矩阵切换/控制系统后面板具有2个RS-485通讯端口,可连接控制键盘、报警接口箱、多媒体控制软件等设备。1个RS-422联网端口,用于多级联网控制。1个以太网通讯端口,用于以太网联网控制。1组PELCO“D”2400控制协议输出,可控制高速球、解码器或码转换器等设备。1个高速数据线端口,可直接连接控制码发生/分配器等设备。1个编程监视器端口,通过专用编程监视器接口设置系统参数。

系统特点:
●   菜单综合设置
●   嵌入式微处理器
●   Linux 系统内核
●   键盘对每个摄像机都可设定控制优先级
●   系统可划分为多个分区,可限定键盘的访问权限
●   32组自动切换,32组同步切换
●   定时布/撤防;多种报警模式
●   屏幕显示:摄像机标题,自带国标一、二级汉字字库;日期/时间格式;摄像机号和监视器号,及其工作状态
●   具有热插拨功能:每块独立的模块可以在设备不断电的情况下进行插拨
●   具有网络时钟:可对网络中不同地点的设备的时钟进行修改、管理。做到在网络中任何一地、一点的设备时钟都是一致的,为案发时间的一致性提供了技术上的保障
●   扩展功能:可以通过增加或减少机箱或板卡来设定输入和输出视频的路数
●   灵活的组网功能:可进行多种组网方式,通过级联方式联网可达8级,整个联网系统中矩阵主机数量可达128个
●   具有数据掉电保存功能
●   选配LH50-83DM宏键盘,具有下列功能:
    ◎支持5000个宏指令操作,多种复杂操作可以一键完成
    ◎实现虚拟摄像机号功能
    ◎支持对不同功能的宏指令进行分组管理功能
    ◎支持矩阵、画面处理器、硬盘录像机、解码器和智能球等设备的组合控制
●   外配LH40-35X,可控制其它各种品牌不同协议或不同波特率的前端设备
●   外配LH40-96X,可输入多256个报警信
●   可通过高速数据线连接LH40-91X、LH40-31X等设备,达到用户的设计要求

技术参数:
  单系统大规模     255路视频输入,32路视频输出
  单机箱大规模     144路视频输入,32路视频输出
  自动切换     32
  成组切换     32
  定时事件     35
  报警输入     大支持256路报警输入
  报警响应     多种报警显示方式,多种报警消除方式
  键盘控制协议     RS232
  控制码协议     PELECO"D"2400协议
  屏幕显示     摄像机号和标题;日期/时间格式;监视器号及其状态
  RS232端口     8个
  以太网端口     1个RJ45
  产品尺寸     430(宽)X222(高)X410(深)mm
  功率     30W
  电源     AC220V
  其他     菜单综合设置;自动调用巡视序列和触点设防表;自动报警调用;内部视频丢失检测,同步检测;具有 分级权限管理功能:查看、控制、报警响应;支持报警联动,可联动控制灯光、启动录像设备;系统可 分级、多级控制, 包括网络编程、 网络控制,具备网络对时功能。

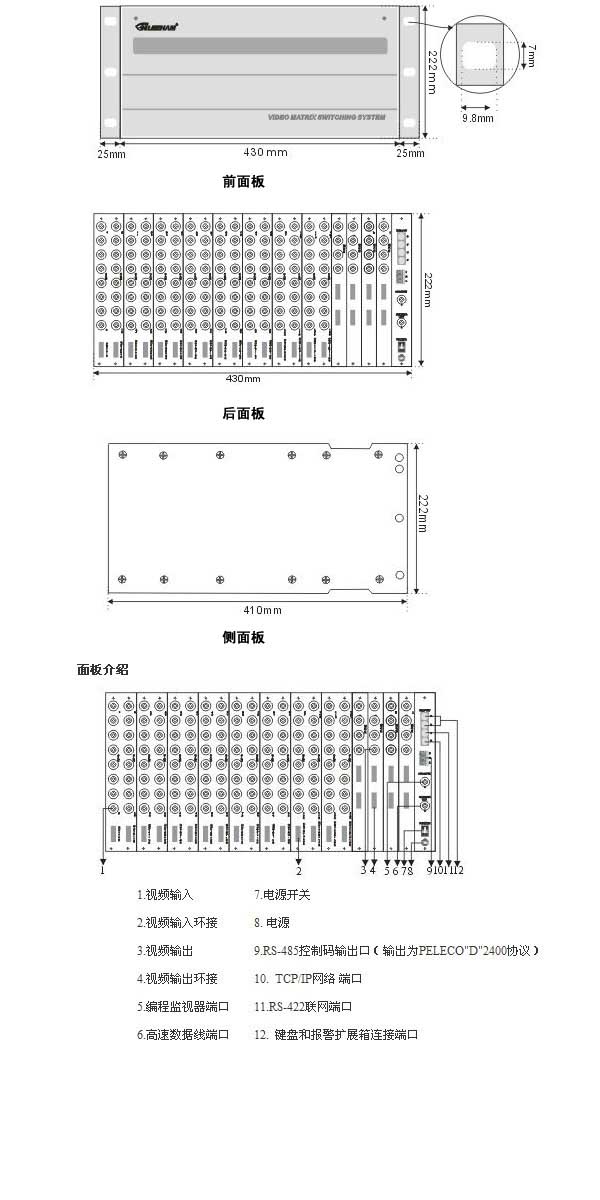

面板图:
