矩阵切换/控制系统 LH60-2020V
发布日期:2018-11-26 | 来源:杭州力弘
LH60-2020V是一款能与美国AD等知名品牌矩阵系统相互兼容、相互控制、相互代替等全功能的矩阵切换/控制系统。系统包括(矩阵主机、控制键盘、多媒体管理软件、控制码分配器、报警接口箱、控制码发生分配器等设备)与美国AD等知名品牌矩阵系统相互兼容。系统大64路视频输入,16路视频输出。适用于所有中、小型安防系统工程。LH60-2020V采用微处理器一体化设计,轻松实现视频切换、前端设备控制、报警输入联动等功能。可以预定义系统巡视,成组切换,时间定时器,报警显示、清楚模式,这些预定义功能可以分别在单个监视器上执行。可通过解码器可对云台、镜头实现前端控制,也可控制高速智能球、中速球或摄像机。支持多种组网方式,远程编程控制及网络功能。系统配套的LH70系列多媒体控制软件提供虚拟屏幕操作键盘,简化了系统操作。系统可以给用户分配不同的管理权限,确保系统安全。
系统具有的兼容能力,具备与美国AD、PELCO等多种不同知名品牌矩阵系统之间的联网互控功能。
LH60-2020V矩阵切换/控制系统后面板具有3个RS-232通讯口(通过LH40-83X-4通道扩展器可扩展为12个RS-232端口),可连接控制键盘、报警接口箱、多媒体控制软件、音频箱等设备。4组控制码输出口连接高速智能球、中速球或摄像机、解码器等设备。
系统特点:
● 大64路输入16路输出
● 前面板全功能键盘
● 菜单综合设置
● 系统可划分
● 64组并行/成组切换
● 64个通用的巡视/序列
● 自动启动巡视
● 报警自动调用
● 单独的监视器巡视
● 报警显示/消除方式可选择
● 自带32路报警输入
● 摄像机镜头控制
● 摄像机云台(变速或恒速)控制
● 72个摄像机场景预置
● 屏幕显示:摄像机号和标题;日期/时间格式可调整;监视器号及其状态
● RS-232通讯
● 外配LH40-35X,可控制其它各种品牌不同协议或不同波特率的前端设备
● 外配LH40-96X,可输入多64个报警
● 可选用LH70-50系列多媒体控制软件
● 系统之间可通过RS-232联网进行分级、多级控制, 包括网络编程、 网络控制, 具备网络对时功能
技术参数:
单系统大规模 | 64路视频输入,16路视频输出 |
单机箱大规模 | 64路视频输入,16路视频输出 |
自动切换 | 64 |
成组切换 | 64 |
定时事件 | 35 |
报警输入 | 自带32路报警输入,大支持64路报警输入 |
报警响应 | 多种报警显示方式,多种报警消除方式 |
键盘控制协议 | RS232 |
控制码协议 | 曼码 |
屏幕显示 | 摄像机号和标题;日期/时间格式;监视器号及其状态 |
RS232端口 | 3个 |
产品尺寸 | 430(宽)X90(高)X312(深)mm |
功率 | 15W |
电源 | AC220V |
其他 | 菜单综合设置;自动调用巡视序列和触点设防表;自动报警调用;内部视频丢失检测,同步检测;具有 分级权限管理功能:查看、控制、报警响应;支持报警联动,可联动控制灯光、启动录像设备;系统可 分级、多级控制, 包括网络编程、 网络控制,具备网络对时功能。 |

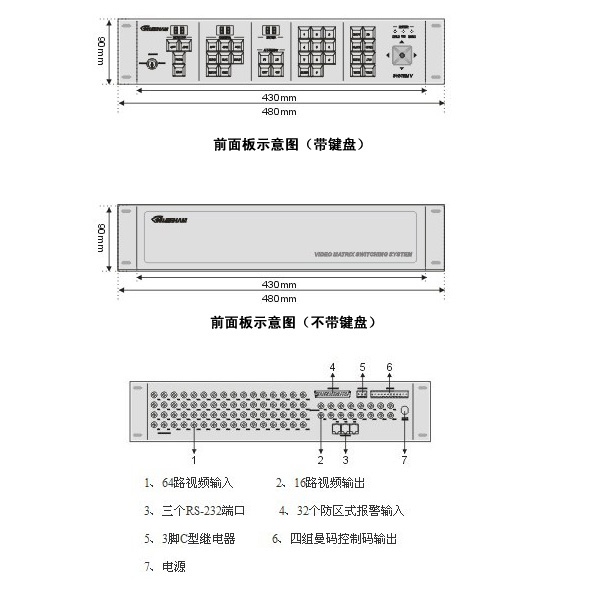

面板图:
