高清数字混合矩阵介绍
发布日期:2020-12-03 | 来源:杭州力弘
混合矩阵是将原来的数字矩阵和模拟矩阵融为一体,可以实现模拟信号、数字信号之间的切换,并具有模拟转数字、数字转模拟的功能。混合高清矩阵采用大容量高速FPGA阵列和背板交换技术,实现数字、模拟信号的混合输入输出,16路混合矩阵是一款接口丰富、性能强大、应用领域广泛的混合矩阵。
杭州力弘混合高清矩阵支持Video、HDBaseT、RGB、DVI、HDMI、SDI、光纤等多种格式输入输出;混合矩阵采用插卡式机箱,易于升级扩容。
力弘有以下规格混合矩阵。

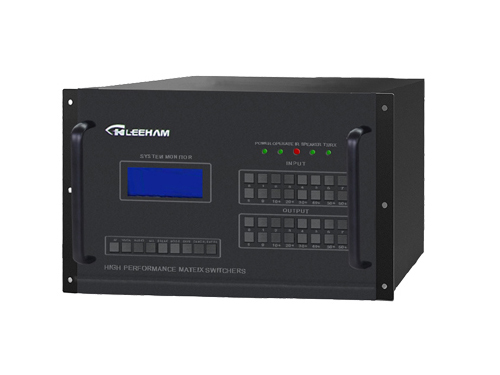

16×16路混合矩阵,型号:LH70-MT1200,大可支持16路信号输入,16路信号输出
36×36路混合矩阵,型号:LH70-MT600,大可支持36路信号输入,36路信号输出
72×72路混合矩阵,型号:LH70-MT400,大可支持72路信号输入,72路信号输出
高清混合矩阵 功能
(1)独立的切换输出;模块化结构设计,支持插拔模块扩展设备规模;(2)支持多种控制方式,遥控器、面板按键、软件切换;(3)前面板LCD状态显示,可显示设备各通道的切换状态、输入信号特性等信息,直观方便;(4)预采用模块化硬件结构设计,系统电源、风扇、信号输入卡、输出卡支持热插拔,为系统提供了灵活性和可靠性。(5)混合矩阵提供EDID管理。EDID管理器允许从预先存储的设置或已连接的显示设备中选择EDID信息;
输入卡 | 多种输入卡可任意组合:VGA、YPbPr、CVBS、DVI、HDMI、HD-SDI、HDBaseT、Fiber、IP等 |
输出卡 | 多种输出卡可任意组合:VGA、DVI、HDMI、HD-SDI、HDBaseT、Fiber等 |
处理器管理网口 | 1个RJ45接口。10M/100M自适应,支持对通讯处理器的管理与配置 |
处理器管理串口 | 2个RS232,可以支持对外联的矩阵、屏幕等第三方设备的控制 |
通讯处理器 | 可以扩展平台设备的通讯功能,实现对云台等设备的控制 |
切换规模 | 单台大可支持144路输入,144路输出 |
传输带宽 | 10.2Gbit/s 增益 0dB |
切换速度
|
200ns 传输延迟 5ns(1ns) |
信号分辨率 | 1920*1200@60hz, 1080P,向下兼容 |
信号格式 | TMDS |
控制软件 | 矩阵控制软件 |
无线标准 | IEEE9=802.11b/g/n |
无线频率范围 | 2.412GHZ~2.484GHZ |
无线发射功率 | 802.11b:+16 +/-2dBm(@11Mbps);802.11g:+14 +/-2dBm(@54Mbps);802.11n:+13 +/-2dBm(@HT20,MCS7) |
WIFI接受灵敏度 | 802.11b: -93dBm(@11Mbps,CCK);802.11g: +85dBm(@54Mbps,OFDM);802.11n: +82dBm(@HT20,MCS7) |
无线网络类型 | STA/AP/STA+AP |
WIFI安全机制 | WEB/WPA-PSK/WPA2-PSK |
WIFI加密类型 | WEP64/WEP128/TKIP/AES |
工作温度 | 0℃-70℃ |
工作湿度 | <90% 无冷凝 |
大功率 | 550W |
